EV白车身可以100%纯钢?宝钢超轻型高安全“BCB EV”解析

2021-4-13 11:57 433 0 来自: 中国宝武
简介
【汽车轻量化在线】4月9日,宝钢股份具有自主知识产权的超轻型、高安全、纯电动白车身“BCB EV”(BaosteelCar Body Electric Vehicle)在中国宝武钢铁会博中心“金色炉台”进行全球首发。“BCB EV”是宝钢股份全新 ...

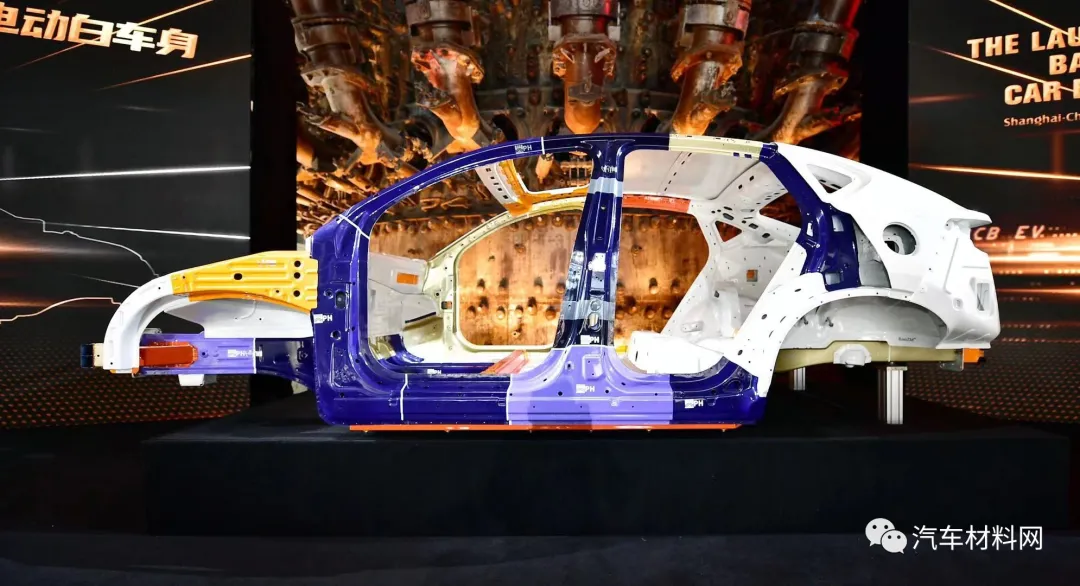

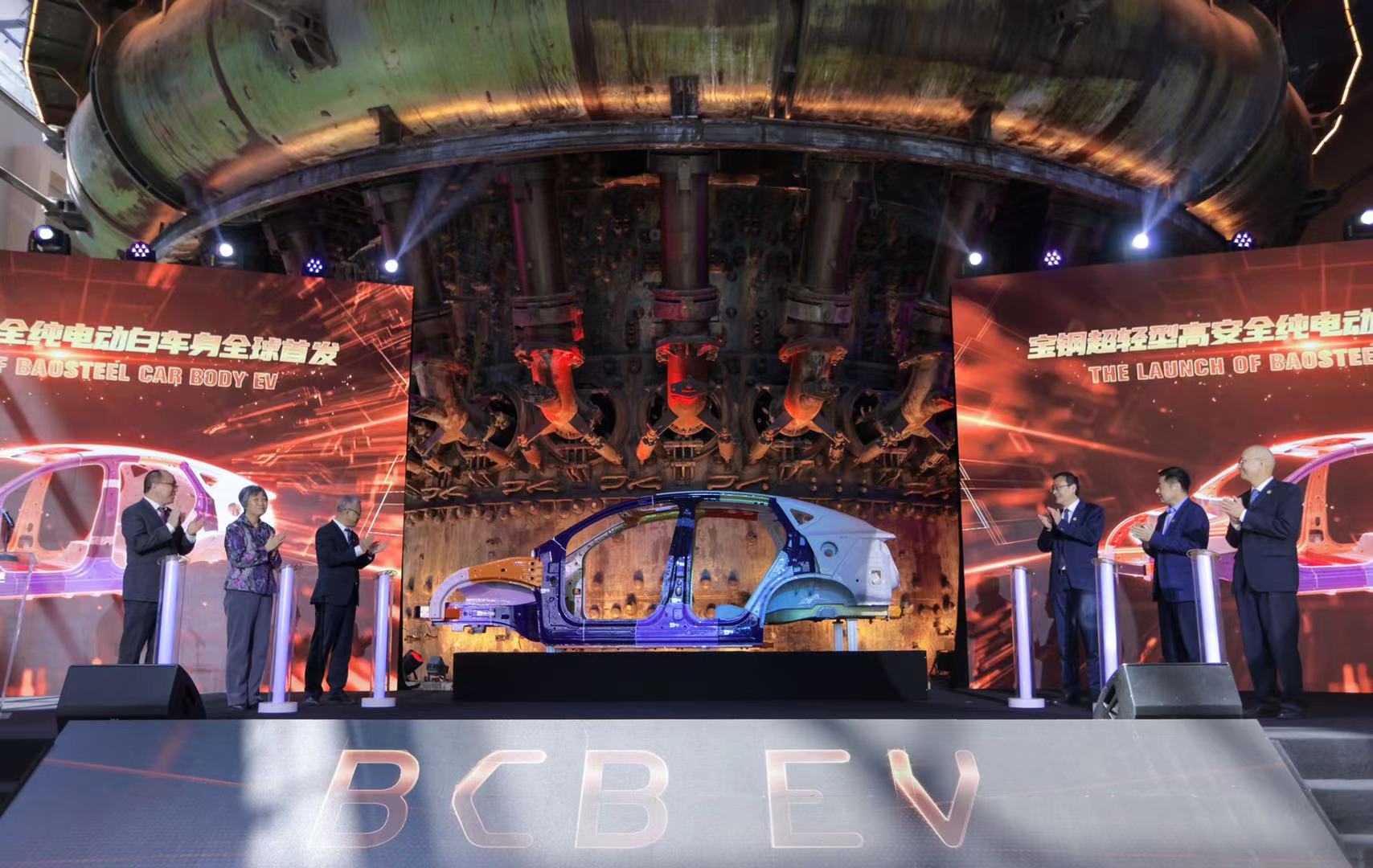

 汽车轻量化在线】4月9日,宝钢股份具有自主知识产权的超轻型、高安全、纯电动白车身“BCB EV”(BaosteelCar Body Electric Vehicle)在中国宝武钢铁会博中心“金色炉台”进行全球首发。

“BCB EV”是宝钢股份全新开发的一款超高强吉帕钢®,结合先进成形工艺的白车身,该车在整车轻量化、吉帕钢®用材比例上达到国际纯电动白车身的领先水平,尤其在新能源汽车用材的开发及应用领域具有引领示范作用。

EV白车身可以100%纯钢?宝钢超轻型高安全“BCB EV”解析

BCB EV

“BCB EV”应用了6类吉帕钢®材料,白车身吉帕钢®比例超50%,电池包框架吉帕钢®100%,最高强度热成型材料用到2000MPa级别,冷成型材料应用到1700MPa级别。吉帕钢®材料与7种先进成型、不等厚轧制、拼焊工艺相结合,保证了轻量化系数2.13,白车身重量303.3kg,整车满足C-NCAP2021版安全碰撞五星、25%小偏置碰GOOD要求的先进技术水平,相比同级别车型实现了10%-20%的轻量化,体现了宝钢在吉帕钢®汽车板研发和纯电动汽车应用领域的领先水平。

“BCB EV”形成了宝钢汽车板在纯电动车用材、工艺和结构的系列化解决方案,包括吉帕钢®零件、冷热冲压门环零件的设计规范,高安全纯电动白车身平台架构及轻量化技术,纯电动车钢制电池包技术,新法规下EV白车身结构应对方法等,这些技术成果都将在国内汽车厂新车型设计EVI和宝钢汽车板用户服务当中得以推广应用。

EV白车身可以100%纯钢?宝钢超轻型高安全“BCB EV”解析

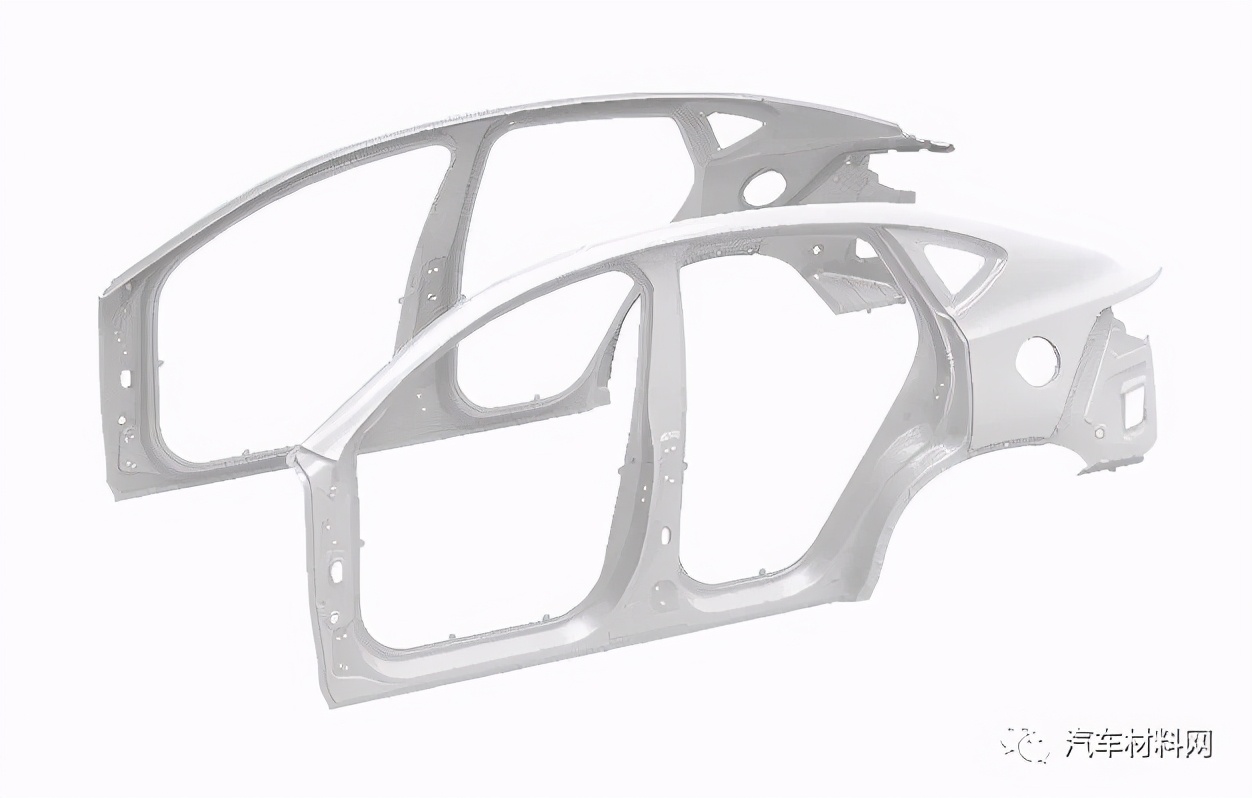

一、BaoZM®首次应用于侧围外板

侧圈外板

EV白车身可以100%纯钢?宝钢超轻型高安全“BCB EV”解析

材料:低铝锌铝镁BaoZM®

牌号:DC54D+ZM

厚度:0.65mm

工艺:冷冲压

优点:采用低铝锌铝镁BaoZM®材料制作侧围外板,可以有效增强零件防腐性能,保持冲压生产稳定性,减少模具保养维修频次。


二、BCB EV电池包100%吉帕钢®电池包框架及下底板

1 电池包边框总成

材料:DP双相钢

牌号:HC820/1180DPD+Z

厚度:1.2mm

工艺:辊压

优点:强度高,安全性好

采用镀锌材料,耐蚀性强

三个不同大小的整体结构,有效抵御侧面冲击,保证电池包内部模组安全

EV白车身可以100%纯钢?宝钢超轻型高安全“BCB EV”解析

2 电池包模组安装板与框架横梁

材料:DP双相钢

牌号:HC820/1180DPD+Z

厚度:1.4mm

工艺:辊压/吉帕钢®冷冲压

优点:采用镀锌材料,耐蚀性强

保证电池包安全

保证模组安装强度

三根橫梁采用相同截面,有效降低制作成本


3 电池包框架底板

材料:BaoQP® 淬火延性钢

牌号:HC600/980QPE+Z

厚度:1.0mm

工艺:吉帕钢®冷冲压

优点:采用镀锌材料,耐蚀性强,有效保障电池包底部安全


三、BCB EV白车身50%吉帕钢®

EV白车身可以100%纯钢?宝钢超轻型高安全“BCB EV”解析

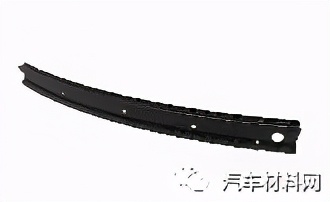

01 前防撞粱

材料:PHS热成形钢

牌号:B2000HS

厚度:1. 2mm

工艺:热辊弯

优点:

最强热成形材料

B字形双腔封闭结构

减重0.9kg

使整车正碰及偏置碰性能有明显提升

EV白车身可以100%纯钢?宝钢超轻型高安全“BCB EV”解析

02 前围板本体

材料:HSLA高强度低合金铜

牌号:HC340LAE+Z

厚度:0.7/1.6mm

工艺:变厚板VRB

优点:

重要安装点部位厚1.6mm

其他部位厚0.7mm

脱重0.6kg

EV白车身可以100%纯钢?宝钢超轻型高安全“BCB EV”解析

03 后防撞梁

材料:MS马氏体钢

牌号:HC1350/1700MS

厚度:0.8mm

工艺:辊压

优点:

最高强度冷成形材料

有效提升后碰性能

较传统车型实现高强轻量化

EV白车身可以100%纯钢?宝钢超轻型高安全“BCB EV”解析

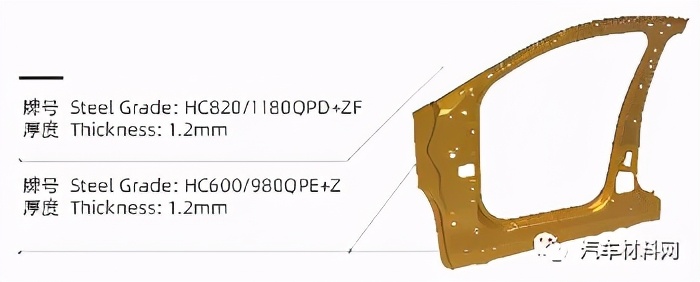

04 侧围前部门环内板

材料:BaoQP® 淬火延性钢

工艺:吉帕钢®冷冲压,激光拼焊TWB

优点:同时实现超高强度和一定成形性

整体式冷冲压门环结构

构建最强双门环结构


牌号:HC820/1180QPD+ZF

厚度:1. 2mm

牌号:HC600/980QPE+Z

厚度:1. 2mm

EV白车身可以100%纯钢?宝钢超轻型高安全“BCB EV”解析

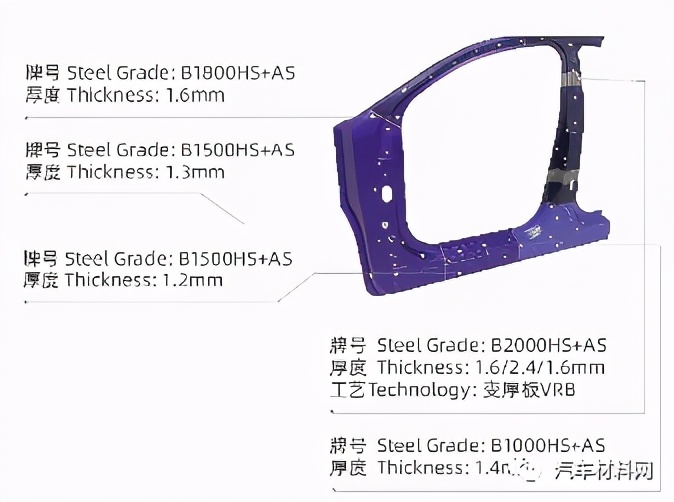

05 侧围前部门环加强板

材料:PHS热成形钢

工艺:热冲压,激光拼焊TWB

优点:

最强热成形材料

整体式热冲压门环结构

构建最强车身双门环结构


轻松应对侧面碰撞

抵御车身正面25%小偏置碰

单侧减重3.3kg

EV白车身可以100%纯钢?宝钢超轻型高安全“BCB EV”解析
