轻量化轻量化汽车制动气压安全阀的阀体与接头连接结构- CN201520812648.9

2016-4-21 16:44 5185 0
简介
该轻量化汽车制动气压安全阀的阀体与接头连接结构,包括阀体和接头,其特征在于:阀体与接头连接处分别开有相向的“L”形槽,在两“L”形槽卡装有截面为“冂”形的双联卡簧将阀体与接头固定连接。本连接结构,替代轴 ...

【基本信息】:

申请号: CN201520812648.9

优先权: 暂无信息

申请日: 2015-10-19

公开/公告号: CN205059578U

公开/公告日: 2016-03-02

申请/专利权人: 成都液力机械有限公司

发明/设计人: 徐运福 ; 王强

主分类号: B60T15/02

分类号: B60T15/02

分案申请: 暂无信息

更多著录项目

【摘要】:

该轻量化汽车制动气压安全阀的阀体与接头连接结构,包括阀体和接头,其特征在于:阀体与接头连接处分别开有相向的“L”形槽,在两“L”形槽卡装有截面为形的双联卡簧将阀体与接头固定连接。本连接结构,替代轴肩原两者间的螺纹连接结构,只需在工件上开槽就可实现,不仅实现了轻量化减少重叠部分进而减少用料,还大大节约了开螺纹、铣削等机加成本和坯料成本,值得推广。

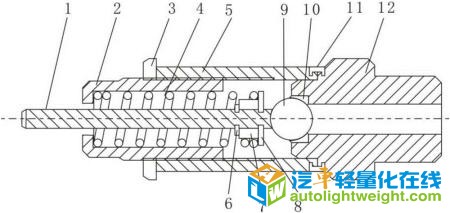

【附图】:

【主权项】:

轻量化汽车制动气压安全阀的阀体与接头连接结构,包括阀体(5)和接头(12),其特征在于:阀体(5)与接头(12)连接处分别开有相向的“L”形槽,在两“L”形槽卡装有截面为形的双联卡簧(11)将阀体(5)与接头固定连接。

【法律状态】:

法律状态公告日

法律状态

法律状态详情

2016-03-02

有效专利

授权

 点击下载全文:

CN201520812648.9-轻量化汽车制动气压安全阀的阀体与接头连接结构-申请.pdf
