轻量化设计的载货汽车车架中间横梁- CN201120293586.7

【基本信息】：

更多著录项目

【摘要】：

本实用新型提供一种轻量化设计的载货汽车车架中间横梁，用钢板冲压成槽形梁，其左、右两端上、下两面分别与左、右两端上、下各一件连接板小端用三个铆钉连接，四件连接板大端分别与车架左、右纵梁上、下翼面内侧用四个铆钉连接，保证足够的连接强度；前端面中部冲有四个轻载圆孔，前端面两端分别冲有轻载半长圆孔，在保证足够强度的前提下，其质量较小；同时前端面两端所冲的半长圆孔，可以保证汽车电器线束及制动管等部件顺利穿过而安装在车架左、右纵梁内侧，为这些部件提供了一个较好的安装环境；该结构充分体现了现代汽车轻量化设计原则，使汽车获得了较好的使用经济性。

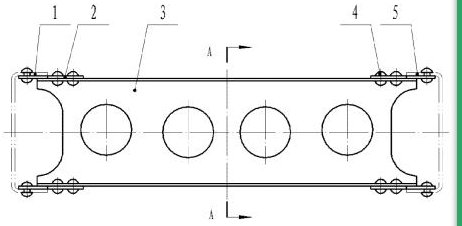

【附图】：

【主权项】：

轻量化设计的载货汽车车架中间横梁，其特征是：车架中间横梁的左、右两端上、下两面分别与左、右两端上、下各一件连接板小端用铆钉连接，四件连接板大端分别与车架左、右纵梁上、下翼面内侧用铆钉连接。

【法律状态】：

 点击下载专利全文：CN202213625U-轻量化设计的载货汽车车架中间横梁-申请.pdf
