一种轻量化客车前桥架的内侧安装结构- CN201420863878.3

【基本信息】：

更多著录项目

【摘要】：

本实用新型涉及汽车技术领域，尤其涉及一种轻量化客车前桥架的内侧安装结构，包括两条纵向大梁和前桥架，所述前桥架包括两条前跨接梁和前连接梁，所述前连接梁连接于两条前跨接梁之间；所述两条前跨接梁的外侧面分别与两条纵向大梁的内侧面贴合并固定；该前桥架结构直接与纵向大梁连接，结构简单，完善汽车底盘的空间受力，实现整体受力，大大简化前桥架的组装工艺，不仅对前桥架可以充分定位和牢靠连接，而且汽车的轴距可自由调整，支持系列化产品的开发设计。

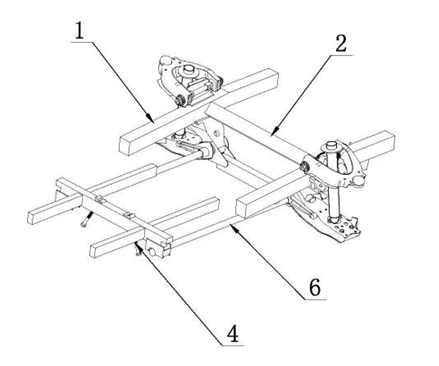

【附图】：

【主权项】：

一种轻量化客车前桥架的内侧安装结构，其特征在于：包括两条纵向大梁和前桥架，所述前桥架包括两条前跨接梁和前连接梁，所述前连接梁连接于两条前跨接梁之间；所述两条前跨接梁的外侧面分别与两条纵向大梁的内侧面贴合并固定。

【法律状态】：

 点击下载全文：CN201420863878.3-一种轻量化客车前桥架的内侧安装结构-申请.pdf
