一种轻量化高强度泵式汽车座椅高度调节装置- CN201520258635.1

【基本信息】：

更多著录项目

【摘要】：

本实用新型提供了一种轻量化高强度泵式汽车座椅高度调节装置，包括外壳和盖板，外壳设置有第一通孔，盖板设置有第二通孔，外壳下端与盖板连接，外壳内部设置有驱动轴和星轮，驱动轴上端从第一通孔穿出，星轮的齿轮端从第二通孔穿出；驱动轴下端套装有拨爪，两者之间设置有滚柱、复位簧和限位块；拨爪下端面设置有拨爪凸起，星轮的外轮端设置有外轮凸起，每两个拨爪凸起包夹一个外轮凸起，未包夹外轮凸起的相邻拨爪凸起之间设置有滚柱和复位簧。本实用新型是用于汽车座椅高度调节机构上的核心部件，采用滚柱式双向超越离合器结构，重量轻、強度高、运行平稳、安全可靠，可便捷地与多种汽车座椅高度调节机构搭配，也可用于其它需调节高度的座椅。

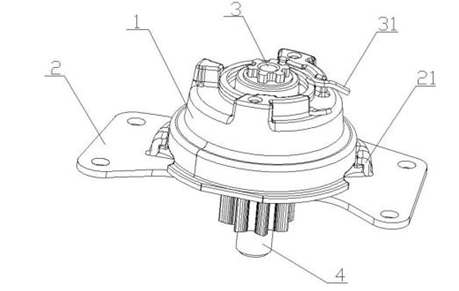

【附图】：

【主权项】：

一种轻量化高强度泵式汽车座椅高度调节装置，包括外壳和盖板，所述外壳设置有第一通孔，所述盖板设置有第二通孔，所述外壳的下端与所述盖板连接，其特征在于：所述外壳内部设置有驱动轴和星轮，所述驱动轴的上端从所述第一通孔穿出，所述星轮包括外轮端和齿轮端，所述齿轮端从所述第二通孔穿出；所述驱动轴的下端套装有拨爪，所述驱动轴下端与所述拨爪之间设置有第一滚柱、第一复位簧和限位块；所述拨爪下端面设置有若干拨爪凸起，所述星轮的外轮端设置有若干外轮凸起，每两个所述拨爪凸起包夹一个所述外轮凸起，未包夹所述外轮凸起的相邻所述拨爪凸起之间设置有第二滚柱和第二复位簧。

【法律状态】：

 点击下载全文：CN201520258635.1-一种轻量化高强度泵式汽车座椅高度调节装置-申请.pdf
