一种汽车用轻量化车轮轮辐- CN200920350365.1

【基本信息】：

更多著录项目

【摘要】：

本实用新型涉及一种汽车用轻量化车轮轮辐设计，特别涉及一种载重汽车、客车等大型车辆的车轮轮辐设计。所述轮辐为锥台筒形，在锥形体轮廓上均布有风孔，相邻风孔之间的加强筋形成内凹或者外凸结构，使整体的锥形体轮廓形成了凹凸相间形状，以此来增强该类型轮辐整体强度。本实用新型实质上通过对轮辐风孔处独特凹凸结构的设计，使轮辐整体强度提升，进而可以使整个轮辐在保证车轮的承载力不受影响的前提下，减少轮辐锥形体轮廓部分的用材量，并以此来减轻车轮轮辐的重量，从而达到降低整车的重量、降低油耗的目的。同时，基于检测数据，该实用新型能够有效地提升车轮的疲劳强度，达到延长车轮使用寿命的目的。

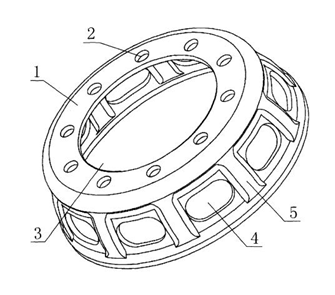

【附图】：

【主权项】：

一种汽车用轻量化车轮轮辐，为锥台筒形，其大直径端为一敞口，小直径端为一环形安装面，安装面上均布有螺栓孔，安装面的中心是车轴孔；其特征在于：在轮辐的锥形体轮廓上均布有风孔，相邻风孔之间的加强筋形成统一的外凸或统一的内凹状结构，使整体的锥形体轮廓形成了凹凸相间形状。

【法律状态】：
