一种微型电动汽车的轻量化车身- CN201420848513.3

【基本信息】：

更多著录项目

【摘要】：

一种微型电动汽车的轻量化车身，属于微型电动汽车车身技术领域。其包括车身地板体，车身地板体前部设有右前纵梁和左前纵梁，车身地板体中部设有前横梁和后横梁，车身地板体后部设有右后纵梁和左后纵梁，前横梁两端分别与右前纵梁和左前纵梁固定，后横梁两端分别与右后纵梁和左后纵梁固定，前横梁和后横梁之间形成电池盒安装位，电池盒安装位中固定设置电池盒，电池盒四周通过设置的吊耳与车身地板体固定。本实用新型通过合理布局车身地板上的横梁和纵梁的布置方式，去除现有车身地板电池盒安装位中多组纵梁，通过电池盒与横梁和纵梁的固定连接方式来补强车身地板的强度，保证车身刚度的同时，最大限度轻化了车身。

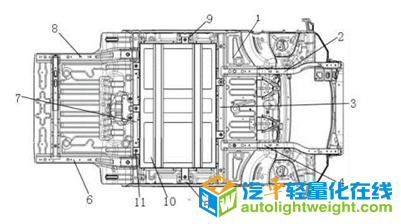

【附图】：

【主权项】：

一种微型电动汽车的轻量化车身，其特征在于包括车身地板体(1)，所述的车身地板体(1)前部设有右前纵梁(2)和左前纵梁(4)，所述的车身地板体(1)中部设有前横梁(3)和后横梁(7)，所述的车身地板体(1)后部设有右后纵梁(8)和左后纵梁(6)，所述的前横梁(3)两端分别与右前纵梁(2)和左前纵梁(4)固定，所述的后横梁(7)两端分别与右后纵梁(8)和左后纵梁(6)固定，所述的前横梁(3)和后横梁(7)之间形成电池盒安装位，所述的电池盒安装位中固定设置电池盒(10)，所述的电池盒(10)由厚度为1.5mm的钣材制成，所述的电池盒(10)四周通过设置的吊耳(11)与车身地板体(1)固定。
