一种轻量化汽车轮毂法兰芯轴精密锻件- CN201420757279.3

【基本信息】：

更多著录项目

【摘要】：

一种轻量化汽车轮毂法兰芯轴精密锻件，属于轴承技术领域，包括一体设置的法兰颈、加强筋和法兰盘；所述加强筋设置在法兰颈和法兰盘的连接处；所述法兰盘的外侧圆周面上设置有一圈凸环；所述凸环的圆周面与法兰盘的圆周面相齐平；所述凸环的横截面呈直角梯形，所述凸环横截面的斜边与法兰芯轴的中轴呈150°~170°交角。本轻量化汽车轮毂法兰芯轴精密锻件，一方面把法兰颈和法兰盘的厚度剪薄，通过加强筋来增加法兰芯轴的强度，大大减轻了法兰芯轴的重量，节省了原料用量，另一方面，通过在法兰盘的外侧圆周面上设置一圈凸环，增加了精密锻造过程机械手与法兰芯轴的接触面，使机械手夹持更稳定。

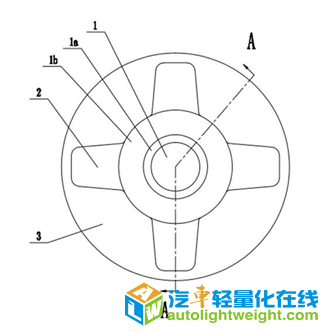

【附图】：

【主权项】：

一种轻量化汽车轮毂法兰芯轴精密锻件，其特征在于，包括一体设置的法兰颈(1)、加强筋(2)和法兰盘(3)；所述加强筋(2)设置在法兰颈(1)和法兰盘(3)的连接处；所述法兰盘(3)的外侧圆周面上设置有一圈凸环(3a)；所述凸环(3a)的圆周面与法兰盘(3)的圆周面相齐平；所述凸环(3a)的横截面呈直角梯形，所述凸环(3a)横截面的斜边与法兰芯轴的中轴呈150°~170°交角。
