一种轻量化电动汽车前下摆臂

【基本信息】：

更多著录项目

【摘要】：

本实用新型公开了一种轻量化电动汽车前下摆臂，包括摆臂本体和摆臂加强板；所述摆臂本体为圆弧形，摆臂本体的一端设置有用于连接前轮的球头总成，摆臂本体的另一端设置有用于连接车架的第一铰接部，摆臂本体中部的圆弧外侧面设置有一凸部，所述凸部的末端设置有用于连接车架的第二铰接部；所述摆臂加强板的外形与摆臂本体的中部以及凸部相适配，所述摆臂加强板焊接于摆臂本体中部的表面。本实用新型轻量化电动汽车前下摆臂结构简单、重量更轻、加工更简单方便。

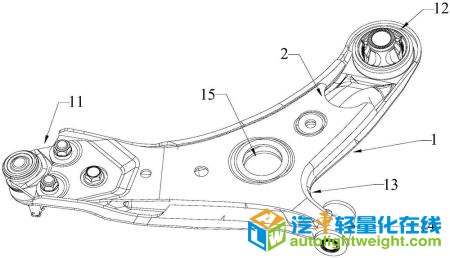

【附图】：

【主权项】：

一种轻量化电动汽车前下摆臂，其特征在于，包括摆臂本体和摆臂加强板；所述摆臂本体为圆弧形，摆臂本体的一端设置有用于连接前轮的球头总成，摆臂本体的另一端设置有用于连接车架的第一铰接部，摆臂本体中部的圆弧外侧面设置有一凸部，所述凸部的末端设置有用于连接车架的第二铰接部；所述摆臂加强板的外形与摆臂本体的中部以及凸部相适配，所述摆臂加强板焊接于摆臂本体中部的表面。

【法律状态】：

 点击下载专利全文：

CN201520802114.8-一种轻量化电动汽车前下摆臂-申请.pdf
