一种转子轻量化的液冷式凸极电磁缓速器- CN201310173788.1

【基本信息】：

更多著录项目

【摘要】：

一种转子轻量化的液冷式凸极电磁缓速器，属于汽车制动领域。其包括缓速器转子、定子、线圈、底磁路；缓速器转子由两个齿形凸极和一个非导磁筒连接接而成；转子臂分别与缓速器转子和传动轴相连接；定子内圆与齿形凸极外圆同心；线圈绕制在底磁路上；控制模块通过调节励磁电流的大小从而改变制动力矩的大小；缓速器定子和底磁路都通过螺钉与缓速器支架固定 子在一起；本发明简化了线圈的绕制，并且易于装配；同时缓速器转子的质量和转动惯量小，对汽车的传动系统影响较小。

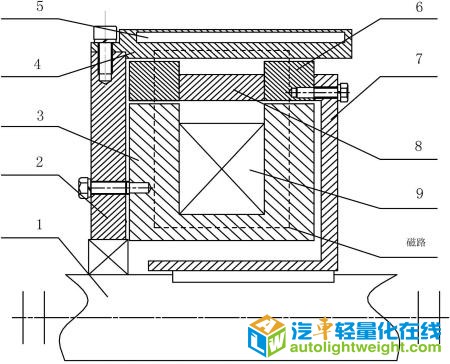

【附图】：

【主权项】：

一种转子轻量化的液冷式凸极电磁缓速器，包括齿形凸极(6)、非导磁筒(8)、 定子(4)、线圈(9)、底磁路(3)、转子臂(7)；其特征在于：缓速器转子由两个齿形凸极(6)和非导磁筒(8)连接而成，中间的非导磁筒(8)起到 隔磁作用；转子臂(7)通过键与传动轴1相连；齿形凸极(6)通过螺钉与转子臂(7)连接在一起；底磁路(6)通过螺钉与缓速器支架(2)连接；线圈(9)绕制在底磁路(3)上。

【法律状态】：

 点击下载全文：

CN201310173788.1-一种转子轻量化的液冷式凸极电磁缓速器-申请.pdf
