轻量化车身中的梁轻量化相交连接结构和梁相交连接框架- CN201110309978.2

【基本信息】：

更多著录项目

【摘要】：

在汽车车身结构领域，为了解决轻量化车身中两梁相交连接强度不高，连接结构不稳固的技术问题，给出轻量化车身中的梁相交连接结构，包括一母梁和一公梁，这两条梁相交处形成如下所述的榫节实现连接：公梁自身有一对外边形成榫头被夹面，母梁在自身外边的内侧设有一对夹持筋，这对夹持筋的间距等于榫头被夹宽度，母梁还开有与公梁配合的插口，公梁从插口处插入到所述的一对夹持筋之间，插入后夹持筋面夹持榫头被夹面。还给出轻量化车身中的梁相交连接框架，包括一对母梁和一对公梁，每条公梁与这一对母梁分别相交形成四边形框架，各个相交处均形成上面所给出的榫结实现连接，其优点是形成了一个稳固的四边形框架结构。

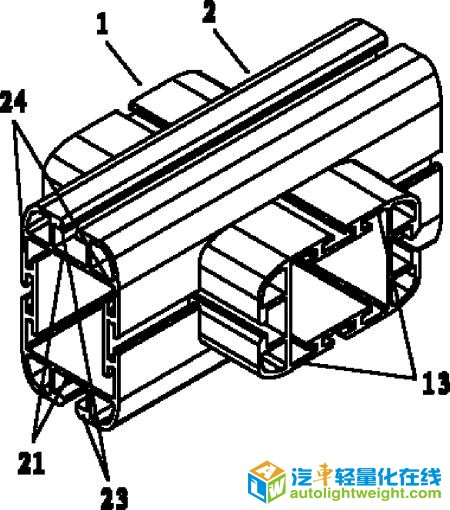

【附图】：

【主权项】：

轻量化车身中的梁相交连接结构，包括两条相交的梁，这两条梁均为型材且具有外 边，其特征是，这两条梁为一母梁一公梁，相交处形成如下所述的榫节实现连接：公梁自身有一对外边形成榫头被夹面，母梁在自身外边的内侧设有一对夹持筋，这 对夹持筋的间距等于榫头被夹宽度，母梁还开有与公梁配合的插口，公梁从插口处插入到所述的一对夹持筋之间，插入后夹持筋面夹持榫头被夹面。

【法律状态】：

 点击下载全文：

CN201110309978.2-轻量化车身中的梁相交连接结构和梁相交连接框架-申请.pdf
