轻量化巴士车底架- CN201120562304.9

【基本信息】：

更多著录项目

【摘要】：

本实用新型涉及汽车技术领域，特指一种轻量 化巴士车底架，包括用于形成底盘的多条纵梁，这多条纵梁当中有前后连接的在前纵梁和在后纵梁，在前纵梁跟在后纵梁同向但不共线，这两条纵梁为型材梁，在所 述的前后连接处设有两条均与在前纵梁和在后纵梁连接的交接梁，交接梁为型材梁，从而在所述的前后连接处这两条纵梁和这两条交接梁形成口字型结构实现所述的 前后连接；两条纵梁和两条交接梁形成口字型结构，结构简单，无需过多的附加连接件，制造和装配简单；在口字型结构附近，每条梁均有两个连接点，形成了牢固 的连接，确保了安全；与采用双空间纵梁的现有技术相比，本申请采用型材梁，连接简单，使整车重量得以减轻，而仍然保持了连接的强度。

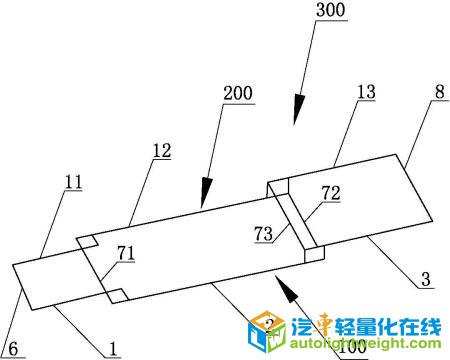

【附图】：

【主权项】：

轻量化巴士车底架，包括用于形成底盘的多条纵梁，这多条纵梁当中有前后连接的在 前纵梁和在后纵梁，在前纵梁跟在后纵梁同向但不共线，这两条纵梁为型材梁，其特征是，在所述的前后连接处设有两条均与在前纵梁和在后纵梁连接的交接梁，交 接梁为型材梁，从而在所述的前后连接处这两条纵梁和这两条交接梁形成口字型结构实现所述的前后连接。

【法律状态】：

 点击下载全文：

CN202463921U-轻量化巴士车底架-申请.pdf
