轻量化油底壳- CN201320509958.4

【基本信息】：

更多著录项目

【摘要】：

本实用新型的轻量化油底壳，属于汽车零部件技术领域，本实用新型的轻量化油底壳，包括由底壁部和周壁部构成的贮油部，贮油部的上端具有开放口，周壁部的上端面设置有吸油口，周壁部的内侧面设置有出油口，贮油部的内腔中部连接有挡油板，贮油部的内腔的内部设置有吸油管，吸油管的一端固定于底壁部的上表面，吸油管的另一端穿过挡油板后与吸油口连通。本实用新型的轻量化油底壳组装更容易，降低了生产和安装成本，减少零部件的同时也降低了油底壳总成故障风险，其直接与发动机相连，除了起到回收机油的作用，还承担和传递着来自发动机的振动和噪音。本实用新型的轻量化油底壳提高了油底壳的隔音效果，对降低发动机周边乃至整车通过的噪音起到很大作用。

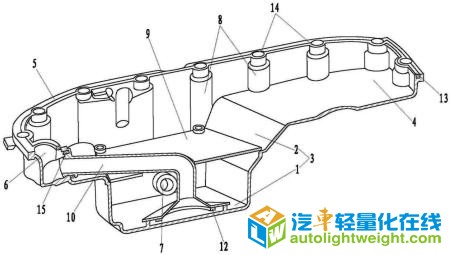

【附图】：

【主权项】：

一种轻量化油底壳，包括由底壁部和从底壁部周缘部向上竖起的周壁部构成的贮油部，所述贮油部的上端具有开放口，其特征在于：所述周壁部的上端面设置有吸油口，所述周壁部的内侧面设置有与吸油口连通的出油口，所述贮油部的内腔中部连接有将贮油部分成上、下腔体的挡油板，所述贮油部的内腔的内部设置有吸油管，所述吸油管的一端固定于底壁部的上表面，所述吸油管的另一端穿过挡油板后与所述吸油口连通。

【法律状态】：

 点击下载全文：

CN203476431U-轻量化油底壳-申请.pdf
