一种轻量化车厢- CN201120307644.7

【基本信息】：

更多著录项目

【摘要】：

本实用新型公开了一种轻量化车厢，由车厢前板、车厢后板、边侧板及底板组成，所述底板焊接在底部具有副车架的底板纵梁上，所述底板两短边分别焊接车厢前板及车厢后板；在底板两长边分别焊接边侧板，所述两边侧板上沿边侧板长度方向均贯通设置内凹的加强筋，所述边侧板内侧的顶部至加强筋设置加强筋板。其长度方向设置两道凹向车厢内侧的三角加强筋，边板上部增加一道加强筋板。该车厢无横梁无其他加强结构，质量大大降低。这种车厢结构使得该车厢具有强度高，质量小，载质量大大提高的优点；同时降低了耗油量，降低了轮胎磨损及车辆损耗，有效的解决了因自卸汽车车厢质量过大引起的一些列问题。

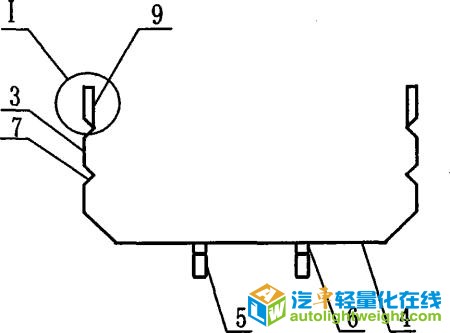

【附图】：

【主权项】：

一种轻量化车厢，由车厢前板、车厢后板、边侧板及底板组成，所述底板焊接在底部具有副车架的底板纵梁上，所述底板两短边分别焊接车厢前板及车厢后板；在底板两长边分别焊接边侧板，其特征在于：所述两边侧板上沿边侧板长度方向均贯通设置内凹的加强筋，所述边侧板内侧的顶部至加强筋设置加强筋板。

【法律状态】：

 点击下载全文：

CN202219747U-一种轻量化车厢-申请.pdf
