轻量化巴士车架- CN201120451696.1

【基本信息】：

更多著录项目

【摘要】：

本实用新型属于汽车技术领域，具体涉及轻量化巴士车架，包括环绕于车头、车两侧和车尾的环形框，环形框分为车顶环形框、车腰环形框和车底环形框，车腰环形框在车门处留空，车底环形框在放置车轮处向上拱起以容纳车轮；车顶设有多条横梁跨接于车顶环形框的两侧框边之间，还设有纵梁跨接这各条横梁；车底设有多条横梁跨接于车底环形框的两侧框边之间，还设有纵梁跨接这各条横梁；车头、车两侧和车尾均设有多条竖梁跨接上述各个环形框；上述环形框为型材梁，上述各条横梁、纵梁、竖梁均为型材梁。本实用新型结构牢固，采用型材梁且无需过多的连接件，能够同时满足对轻量化、简单和安全的要求。

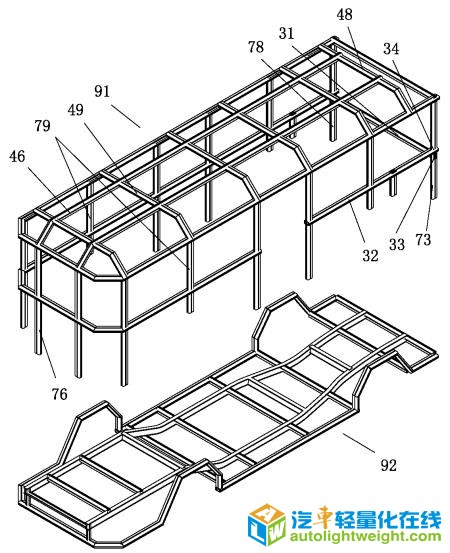

【附图】：

【主权项】：

轻量化巴士车架，其特征是：包括环绕于车头、车两侧和车尾的环形框，环形框分为车顶环形框、车腰环形框和车底环形框，车腰环形框在车门处留空，车底环形框在放置车轮处向上拱起以容纳车轮；车顶设有多条横梁跨接于车顶环形框的两侧框边之间，还设有纵梁跨接这各条横梁；车底设有多条横梁跨接于车底环形框的两侧框边之间，还设有纵梁跨接这各条横梁；车头、车两侧和车尾均设有多条竖梁跨接上述各个环形框；上述环形框为型材梁，上述各条横梁、纵梁、竖梁均为型材梁。

【法律状态】：

 点击下载全文：

CN202358193U-轻量化巴士车架-申请.pdf
