一种高性能轻量化悬挂减震支架- CN201420578765.9

【基本信息】：

更多著录项目

【摘要】：

本实用新型涉及汽车发动机技术领域，具体地说是一种高性能轻量化悬挂减震支架，包括支架本体(1)，所述支架本体(1)的上部设有支撑部(2)，所述支架本体(1)下部的侧面设有限位面(3)，所述支撑部(2)内侧设有向内凹陷的减重槽一(4)，所述支撑部(2)内侧中间位置处设置有加强筋(5)，所述加强筋(5)固接在支撑部(2)内侧，所述限位面(3)上开设有向内凹陷的减重槽二(6)；本实用新型同现有技术相比，结构新颖、简单，设计合理，通过减重槽减轻了减震支架的重量和体积，降低了产品成本，通过更换材质和改为加强筋结构，使得减震支架的刚性没有受到任何影响，从而实现了在得到同样减震效果的前提下，减少了减震支架的重量，降低了材料成本。

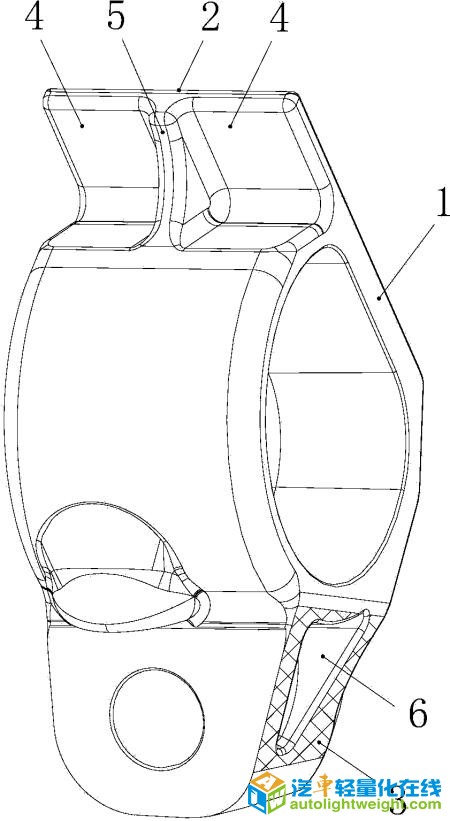

【附图】：

【主权项】：

一种高性能轻量化悬挂减震支架，包括支架本体(1)，其特征在于：所述支架本体(1)的上部设有支撑部(2)，所述支架本体(1)下部的侧面设有限位面(3)，所述支撑部(2)内侧设有向内凹陷的减重槽一(4)，所述支撑部(2)内侧中间位置处设置有加强筋(5)，所述加强筋(5)固接在支撑部(2)内侧，所述限位面(3)上开设有向内凹陷的减重槽二(6)。

【法律状态】：

 点击下载全文：

CN201420578765.9-一种高性能轻量化悬挂减震支架-申请.pdf
