轻量化汽车驱动轮多台阶轮毂轴承单元- CN201520252035.4

【基本信息】：

更多著录项目

【摘要】：

本实用新型涉及一种轮毂轴承单元，尤其是涉及一种轻量化汽车驱动轮多台阶轮毂轴承单元。其主要是解决现有技术所存在的轮毂轴承单元的台阶较少，定位较不准确，并且轮毂的重量较重，耐磨性较差等的技术问题。本实用新型包括轮毂本体(1)，所述的轮毂本体(1)的一端设有法兰盘(2)，轮毂本体与法兰盘的交界处设有3个高度不同的圆弧台阶(3)，圆弧台阶的半径依次减小，轮毂本体外表面的中部设有平直台阶(4)，轮毂本体的两端分别开有深度不同的第一空腔(5)与第二空腔(6)。

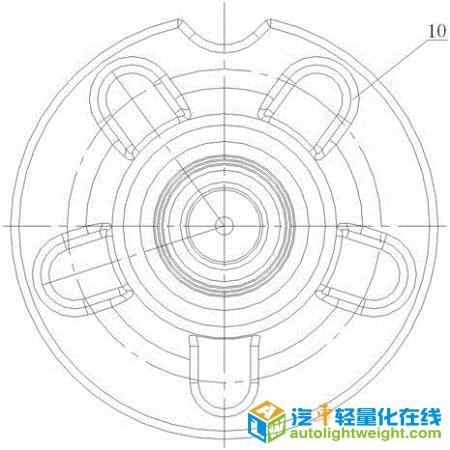

【附图】：

【主权项】：

一种轻量化汽车驱动轮多台阶轮毂轴承单元，包括轮毂本体(1)，其特征在于所述的轮毂本体(1)的一端设有法兰盘(2)，轮毂本体与法兰盘的交界处设有3个高度不同的圆弧台阶(3)，圆弧台阶的半径依次减小，轮毂本体外表面的中部设有平直台阶(4)，轮毂本体的两端分别开有深度不同的第一空腔(5)与第二空腔(6)。

【法律状态】：

 点击下载全文：

CN201520252035.4-轻量化汽车驱动轮多台阶轮毂轴承单元-申请.pdf
