一种轻量化载货汽车车架前端横梁- CN201520407746.4

【基本信息】：

更多著录项目

【摘要】：

本实用新型公开了一种轻量化载货汽车车架前端横梁，包括U型横梁和L型板，所述L型板焊接在U型横梁两端；所述U型横梁腹面设有减重孔，腹面两端设有安装孔，所述U型横梁上下翼面设有线束安装孔；所述L型板上设有与纵梁连接用的螺栓孔。本实用新型同时具备刚性横梁结构以及柔性横梁结构的优点，具有较好的刚性、强度及抗变形能力，能有效抵消车架前端受到的不同方向的力，并且此横梁结构简单、自重小、降低了成本，结构简单，无需在整车布置时占用过大的空间，连接牢固可靠。

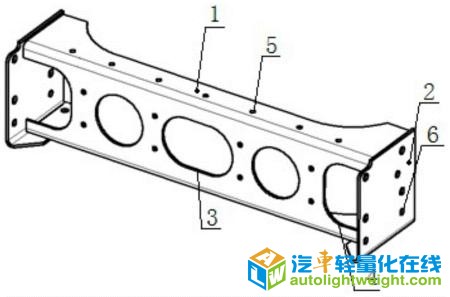

【附图】：

【主权项】：

一种轻量化载货汽车车架前端横梁，其特征在于：包括U型横梁(1)和L型板(2)，所述L型板(2)焊接在U型横梁(1)两端；所述U型横梁(1)腹面设有减重孔(3)，腹面两端设有安装孔(4)，所述U型横梁(1)上下翼面设有线束安装孔(5)；所述L型板(2)上设有与纵梁连接用的螺栓孔(6)。
