轻量化轻量化免维护自调心拉式离合器分离轴承单元- CN201420226572.7

【基本信息】：

更多著录项目

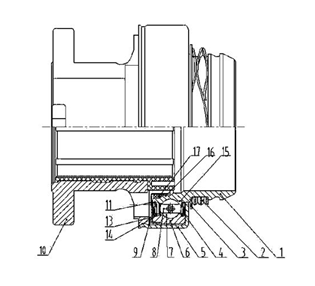

【摘要】：

本实用新型的名称为轻量化免维护自动调心拉式离合器分离轴承单元。属于拉式离合器分离轴承技术领域。它主要是解决现有分离轴承内部润滑脂的填充量小、密封效果不好、重量大等缺点。它的主要特征是：包括分离轴套、轴承外圈、钢球、轴承内圈、通气孔密封圈、调心弹簧、挡环和外壳；轴承外圈的沟道边上设置有环形储脂槽；轴承内圈的沟道边上设置有环形储脂槽；分离轴套端面上设置有圆孔。本实用新型具有在使用过程中轴承内部润滑脂流到沟边时，内圈沟边储脂槽可在内圈螺旋槽离心力作用下向分离轴承内部补充润滑脂，做到离合器分离轴承单元免维护的特点，主要用于自卸载重汽车和商用汽车上使用的自动调心拉式离合器分离轴承单元。

【附图】：

【主权项】：

一种轻量化免维护自调心拉式离合器分离轴承单元，包括分离轴套(10)及位于所述分离轴套(10)一侧的轴承外圈(6)、钢球(7)与轴承内圈(1)，钢球(7)外侧的轴承外圈(6)与轴承内圈(1)之间设置有通气孔密封圈(4)，轴承外圈(6)与分离轴套(10)的端面之间设置有调心弹簧(9)、挡环(14)，轴承外圈(6)的外端面与分离轴套(10)的外壁面之间固定有外壳(5)，其特征在于：所述轴承外圈(6)的沟道边上设置有环形储脂槽(13)；所述轴承内圈(1)的沟道边上设置有环形储脂槽(15)；所述分离轴套(10)端面上设置有圆孔(12)。
