一种采用轻量化客车底盘结构的纯电动汽车底盘系统- CN201420864136.2

【基本信息】：

更多著录项目

【摘要】：

本实用新型涉及汽车技术领域，特指一种采用轻量化客车底盘结构的纯电动汽车底盘系统，包括两条纵向大梁和若干横梁，若干横梁分布于两条纵向大梁的不同高度层面及不同纵向位置，若干横梁榫接于两条纵向大梁形成整体受力的双纵梁多层底盘架；双纵梁多层底盘架的前部连接有前桥架，前桥架通过两条纵向大梁进行固定；双纵梁多层底盘架的后部连接有后桥架；后桥架通过两条纵向大梁进行固定；前桥架连接有前桥总成，后桥架连接有后桥总成，双纵梁多层底盘架设置有驱动总成和能源总成，纵向大梁的整体结构刚性较好，简化前、后桥架与底盘架的组装工艺，连接牢靠并实现整体受力，多层地板结构设计便于电池、电机的安装，节约底盘空间。

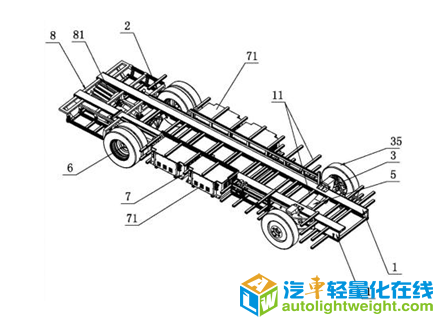

【附图】：

【主权项】：

一种采用轻量化客车底盘结构的纯电动汽车底盘系统，其特征在于：包括两条纵向大梁和若干横梁，若干横梁分布于两条纵向大梁的不同高度层面及不同纵向位置，若干横梁榫接于两条纵向大梁形成整体受力的双纵梁多层底盘架；所述双纵梁多层底盘架的前部连接有前桥架，所述前桥架通过两条纵向大梁进行固定；所述双纵梁多层底盘架的后部连接有后桥架；所述后桥架通过两条纵向大梁进行固定；所述前桥架连接有前桥总成，所述后桥架连接有后桥总成，所述双纵梁多层底盘架设置有驱动总成和能源总成。

【法律状态】：

 点击下载全文:CN201420864136.2-一种采用轻量化客车底盘结构的纯电动汽车底盘系统-申请.pdf
