轮辋用轻量化环坯- CN201120046168.8

【基本信息】：

更多著录项目

【摘要】：

本实用新型涉及汽车轮辋领域，尤其涉及一种汽车轮辋板材。一种轮辋用轻量化环坯，该环坯设置有三个减薄区域，第一减薄区域对应轮辋的近深槽侧胎圈座，第二减薄区域对应轮辋的胎圈座内侧平台，第三减薄区域对应轮辋的远深槽侧胎圈座。本实用新型轮辋用轻量化环坯为变厚度环坯，环坯截面厚度为变化厚度分布，减薄区域对应轮辋零件受载荷较小的平缓部位，使轮辋加工时直接成型为不等厚轮辋。该环坯内径保持不变，由变化外径达到变化厚度；采用本实用新型的轮辋用轻量化环坯生产轮辋，可使轮辋产品减重10%以上，同时可降低生产时间、能耗，节约生产成本。

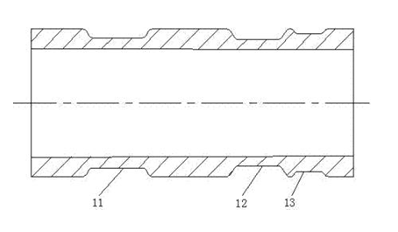

【附图】：

【主权项】：

一种轮辋用轻量化环坯，其特征是：该环坯设置有三个减薄区域，第一减薄区域(11)对应轮辋的近深槽侧胎圈座，第二减薄区域(12)对应轮辋的胎圈座内侧平台，第三减薄区域(13)对应轮辋的远深槽侧胎圈座。

【法律状态】：

点击下载全文：CN201980015U-轮辋用轻量化环坯-申请.pdf
