一种轻量化汽车注塑轮罩- CN201420023769.0

【基本信息】：

更多著录项目

【摘要】：

本实用新型公开了一种轻量化汽车注塑轮罩，属于汽车技术领域，包括轮罩本体，所述轮罩本体的基本壁厚为1.0~1.2毫米，所述轮罩本体上设置有通孔，所述通孔处进行了加厚处理，所述轮罩本体上设置有导流筋，所述轮罩本体上还设置有加强筋。与现有技术相比，本实用新型由于轮罩本体的基本壁厚为1.0~1.2毫米，使得产品的整体重量较轻，实现了轻量化处理，降低了生产成本，另外在通孔处进行了加厚处理，有利于固定螺钉，避免轮罩本体被损伤，在轮罩本体上还设置导流筋，有利于注塑成型过程中塑料流动，提高了产品合格率。

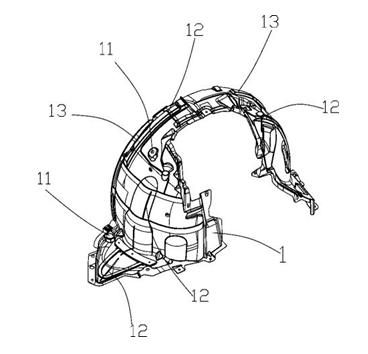

【附图】：

【主权项】：

一种轻量化汽车注塑轮罩，包括轮罩本体(1)，其特征在于：所述轮罩本体(1)的基本壁厚为1.0~1.2毫米；所述轮罩本体(1)上的短射和滞留区域设置有导流筋(12)，所述导流筋(12)设置在所述轮罩本体(1)的上部和侧面，位于所述轮罩本体(1)侧面的导流筋(12)分为三段，且自所述轮罩本体(1)的侧面延伸至其底部。?

【法律状态】：

 点击下载全文：CN201420023769.0-一种轻量化汽车注塑轮罩-申请.pdf
