一种轻量化汽车连杆- CN201520423733.6

【基本信息】：

更多著录项目

【摘要】：

本实用新型公开一种由铝基复合材料制成的轻量化汽车连杆,包括连杆以及衬套和销体，其特征在于：连杆上设置有凸曲线和凹槽，连杆小头端的中孔内安装衬套、衬套有销体穿过，销体上设置有拉簧和挡板、挡板与销体通过拉簧相互连接。本实用新型的有益效果是：实现了由铝基复合材料制成的轻量化汽车连杆，销体为铝合金材料，便于散热，挡板一改现有的支板或者圆环式的结构，实现了弓形结构，这种结构可以更好地和活塞或者销体融为一体，减少摩擦；挡板与销体通过拉簧相互连接，拉簧可以使得挡板紧贴在活塞上，避免了来回晃动产生多余的动能，保证发动机正常运转。

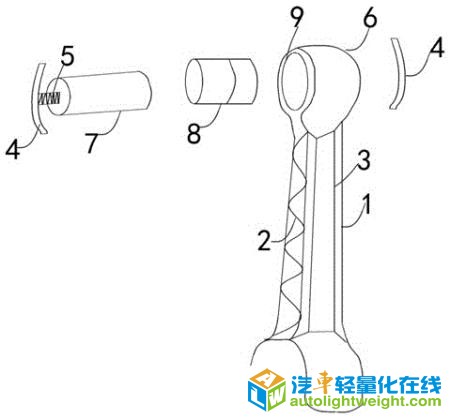

【附图】：

【主权项】：

一种轻量化汽车连杆,包括连杆(1)以及衬套(8)和销体(7)，其特征在于：连杆(1)上设置有凸曲线(2)和凹槽(3)，连杆(1)小头端(6)的中孔(9)内安装衬套(8)、衬套(8)有销体(7)穿过，销体(7)上设置有拉簧(5)和挡板(4)、挡板(4)与销体(7)通过拉簧(5)相互连接。

【法律状态】：

 点击下载全文：

CN201520423733.6-一种轻量化汽车连杆-申请.pdf
