一种轻量化电动汽车前副车架

【基本信息】：

更多著录项目

【摘要】：

本实用新型公开了一种轻量化电动汽车前副车架，包括，前副车架主体、左加强板和右加强板；所述前副车架主体由单块钢板冲压成型，前副车架主体的左右两侧均设置有下摆臂前连接点和下摆臂后连接点；所述左加强板和右加强板为由钢板冲压而成的条形状加强板，左加强板焊接于前副车架左侧的下摆臂前连接点和下摆臂后连接点之间，右加强板焊接于前副车架右侧的下摆臂前连接点和下摆臂后连接点之间。本实用新型轻量化电动汽车前副车架的质量轻，结构强度高。

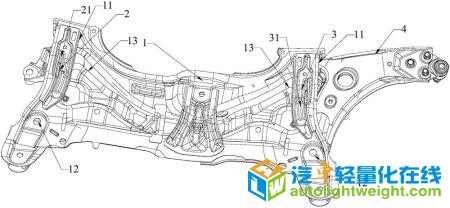

【附图】：

【主权项】：

一种轻量化电动汽车前副车架，其特征在于，包括，前副车架主体、左加强板和右加强板；所述前副车架主体由单块钢板冲压成型，前副车架主体的左右两侧均设置有下摆臂前连接点和下摆臂后连接点；所述左加强板和右加强板为由钢板冲压而成的条形状加强板，左加强板焊接于前副车架主体左侧的下摆臂前连接点和下摆臂后连接点之间，右加强板焊接于前副车架主体右侧的下摆臂前连接点和下摆臂后连接点之间。

【法律状态】：

 点击下载全文：

CN201520840098.1-一种轻量化电动汽车前副车架-申请.pdf.sgdownload
