一种轻量化重卡驱动桥桥壳总成- CN201120557340.6

【基本信息】：

更多著录项目

【摘要】：

本实用新型涉及一种驱动桥，具体涉及一种轻量化重卡驱动桥桥壳总成，属于汽车零部件技术领域，所述的轻量化重卡驱动桥桥壳总成包括桥壳中段、轴头和后盖，轴头采用摩擦焊对称焊接在桥壳中段两端，后盖连接在桥壳中段中部缩圆后部，桥壳中段采用高强度钢材，其尺寸为：壁厚11mm，方截面高135mm，宽156mm；后盖内部装有滤油器，桥壳中段的内壁底部装有磁块。本实用新型重量上比普通桥壳轻了20-40千克，大大提高了燃油经济性，本轻量化的桥壳在强度方面比普通桥壳更具优越性。

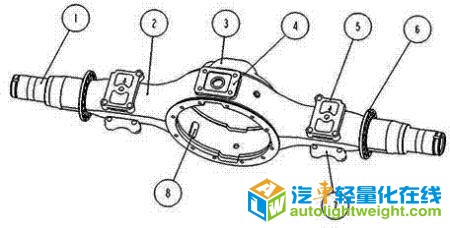

【附图】：

【主权项】：

一种轻量化重卡驱动桥桥壳总成，包括桥壳中段、轴头和后盖，轴头对称焊接在桥壳中段两端，所述后盖连接在桥壳中段中部缩圆后部，其特征为所述桥壳中段钢板尺寸为：壁厚11mm，方截面高135mm，宽156mm。

【法律状态】：

 点击下载全文：

CN202413290U-一种轻量化重卡驱动桥桥壳总成-申请.pdf
