轻量化铸造制动蹄- CN201120529807.6

【基本信息】：

更多著录项目

【摘要】：

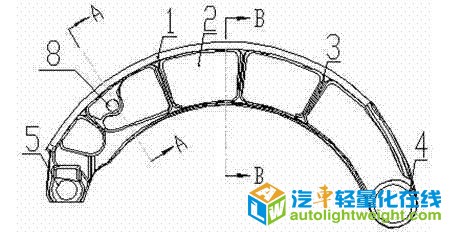

本实用新型涉及一种轻量化铸造制动蹄，属于汽车制动技术领域。为克服现有技术中铸造制动蹄重量大的不足，本实用新型提供了一种轻量化铸造制动蹄，包括蹄板和腹板部分，其横向截面为倒“工”字形结构；所述腹板在回位弹簧销孔处采用收紧加厚结构，腹板两侧设置有加强筋，腹板在与滚轮连接端有整圆孔形滚轮轴销孔。本实用新型提供的轻量化铸造制动蹄，重量轻、能有效防止滚轮脱落，实现双回位弹簧的装配以增大回位力，同时能够充分利用制动衬片材料。

【附图】：

【主权项】：

一种轻量化铸造制动蹄，包括蹄板(1)和腹板(2)部分，其腹板(2)上设置有回位弹簧销孔(8)和滚轮轴销孔(5)；其特征在于：其横向截面为倒“工”字形；所述腹板(2)包括横向板和竖向板，其横向截面为倒“T”字形，且在回位弹簧销孔(8)处采用横向板收紧纵向板加厚的结构。
