一种模块化连接的轻量化车架主体- CN201420030095.7

【基本信息】：

更多著录项目

【摘要】：

本实用新型涉及汽车技术领域，特指一种模块化连接的轻量化车架主体，包括车底架模块、车身架模块和车顶架模块，所述各模块分别由若干纵梁、横梁相互榫接而成，所述车底架模块设置有若干插接套，所述车顶架模块的两侧连接有转接梁结构，所述车身架模块的纵梁一端与车底架模块的插接套插接，所述车身架模块的纵梁另一端与转接梁结构连接；所述纵梁、横梁、转接梁结构均为型材梁，通过上述连接结构的设置，使车架实现模块化设计，便于制造和安装，保证安装精度，降低生产成本，造型美观，使车架实现轻量化的同时又达到安全标准。

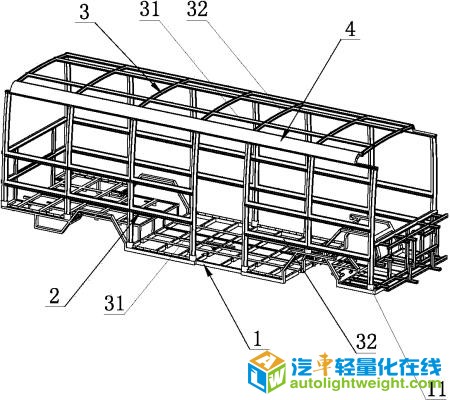

【附图】：

【主权项】：

一种模块化连接的轻量化车架主体，包括车底架模块、车身架模块和车顶架模块，所述各模块分别由若干纵梁、横梁相互榫接而成，其特征在于：所述车底架模块设置有若干插接套，所述车顶架模块的两侧连接有转接梁结构，所述车身架模块的纵梁一端与车底架模块的插接套插接，所述车身架模块的纵梁另一端与转接梁结构连接；所述纵梁、横梁、转接梁结构均为型材梁。

【法律状态】：

 点击下载全文：

CN201420030095.7-一种模块化连接的轻量化车架主体-申请.pdf
