一种轻量化的汽车转向传动伸缩轴- CN201420371369.9

【基本信息】：

更多著录项目

【摘要】：

本实用新型公开了一种轻量化的汽车转向传动伸缩轴总成，包括伸缩管、伸缩轴、钢球保持架和钢球等，所述钢球保持架套设于伸缩轴上，所述伸缩管套设于伸缩轴上，所述伸缩管和伸缩轴上分别设置有伸缩管球槽和伸缩轴球槽，所述钢球保持架上开设有钢球安装孔，所述钢球设置于钢球安装孔内且分别与伸缩管球槽和伸缩轴球槽相接触，所述伸缩轴采用两段组合式结构，包括伸缩轴前段和管式伸缩轴，所述伸缩轴前段为实心轴，所述管式伸缩轴为空心管，所述伸缩轴前段和管式伸缩轴通过花键或螺纹连接，且在接合处收紧消除间隙，并铆紧止退。本实用新型在满足使用期限要求的情况下，轻量化产品，降低油耗，节约能源，降低车辆的使用成本。

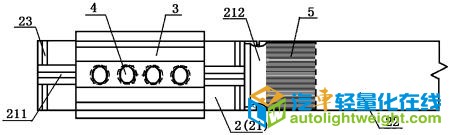

【附图】：

【主权项】：

一种轻量化的汽车转向传动伸缩轴，包括伸缩管、伸缩轴、钢球保持架和钢球，所述钢球保持架套设于伸缩轴上，所述伸缩管套设于钢球保持架上，所述伸缩管和伸缩轴上分别设置有伸缩管球槽和伸缩轴球槽，所述钢球保持架上开设有钢球安装孔，所述钢球设置在钢球安装孔内且分别与伸缩管球槽和伸缩轴球槽相接触，其特征在于：所述伸缩轴包括伸缩轴前段和管式伸缩轴，所述伸缩轴前段为实心轴，所述伸缩轴前段上设置有外花键或外螺纹，所述管式伸缩轴为空心管，所述管式伸缩轴的内壁上设置有与伸缩轴前段相匹配的内花键或内螺纹，所述伸缩轴前段与管式伸缩轴通过花键或螺纹连接，且所述伸缩轴前段在连接处设置有铆紧槽。

【法律状态】：

 点击下载全文：

CN201420371369.9-一种轻量化的汽车转向传动伸缩轴-申请.pdf
