一种轻量化的悬浮座椅“X型”结构- CN201420201848.6

【基本信息】：

更多著录项目

【摘要】：

本实用新型公开了一种轻量化的悬浮座椅“X型”结构，本实用新型对外铰支架进行压型处理，外铰支架的横截面呈[形结构，外铰支架[形结构的立板呈凹凸形状，外铰支架的外侧焊接有第一加强板，第一加强板位于外铰支架和内铰支架的铰接孔处以及铰接孔下方；内铰支架与横管的焊接位置位于内铰支架的质量中心线，内铰支架与横管的焊接段的长度较现有结构增加300%，在上框体的滑槽与滑块配合处具有翻边，增强零件的抗变形能力，滑槽中间位置加设有第二加强板，增加了滑槽的抗弯强度，第二加强板的头部弯曲绕设在上框体的连接螺栓外周，当紧固连接螺栓时，起到支撑作用。本实用新型通过对汽车座椅悬浮机构结构的更改，在不降低强度的基础上，重量下降了30%。

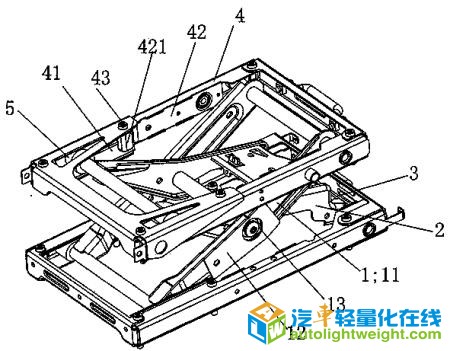

【附图】：

【主权项】：

一种轻量化的悬浮座椅“X型”结构，其特征在于：其外铰支架(1)横截面呈[形结构，外铰支架(1)[形结构的立板11呈凹凸形状，外铰支架(1)的外侧焊接有第一加强板(12)，第一加强板(12)位于外铰支架(1)和内铰支架(2)的铰接孔(13)处以及铰接孔(13)下方；内铰支架(2)与横管(3)的焊接位置位于内铰支架(2)的质量中心线(21)，内铰支架(2)与横管(3)的焊接段(22)的长度增加300%，在上框体(4)的滑槽(41)与滑块(5)配合处具有翻边(44)，滑槽(41)中间位置加设有第二加强板(42)，第二加强板(42)的头部(421)弯曲绕设在上框体(4)的连接螺栓(43)外周。?

【法律状态】：

 点击下载全文：

CN201420201848.6-一种轻量化的悬浮座椅“X型”结构-申请.pdf
