一种轻量化液压加气车- CN201420525106.9

2016-4-21 12:01 1414 0

简介

本实用新型涉及一种轻量化液压加气车。汽车的二类底盘上固定框架，框架内前高后低倾斜固定气瓶，气瓶的前后分别固定前端高压气路和后端高压油路，前端高压气路与加气装置密封相通，加气装置与控制装置电连接，后端高 ...

【基本信息】：

申请号： CN201420525106.9	优先权：暂无信息
申请日： 2014-09-11	公开/公告号： CN204187270U
公开/公告日： 2015-03-04	申请/专利权人：新兴能源装备股份有限公司
发明/设计人：汪宇 ; 赵子建 ; 杨利芬 ; 姚振龙 ; 武常生 ; 李方威 ; 陈宝健 ;胡永卫 ; 杨黔 ; 高晓良 ; 王晓辉 ; 李亮亮 ; 李振合	主分类号： F17C7/00
分类号： F17C7/00 ; F17C13/00 ; F17C13/08 ; F17C13/12 ; B60P3/00	分案申请：暂无信息

更多著录项目

【摘要】：

本实用新型涉及一种轻量化液压加气车。汽车的二类底盘上固定框架，框架内前高后低倾斜固定气瓶，气瓶的前后分别固定前端高压气路和后端高压油路，前端高压气路与加气装置密封相通，加气装置与控制装置电连接，后端高压油路通过高压油管与高压油泵的出油口密封相通，高压油泵由发动机取力器驱动，高压油泵的进油口与油箱密封相通。它集气体运输、加气功能于一体，操作方便。

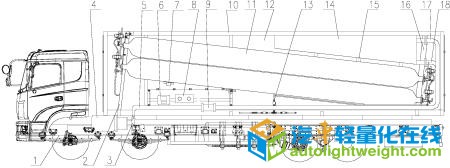

【附图】：

【主权项】：

一种轻量化液压加气车，其特征在于：汽车的二类底盘(1)上固定框架(10)，框架(10)内前高后低倾斜固定气瓶(11)，气瓶(11)的前后分别固定前端高压气路和后端高压油路，前端高压气路与加气装置(6)密封相通，加气装置(6)与控制装置(8)电连接，后端高压油路通过高压油管(13)与高压油泵(3)的出油口密封相通，高压油泵(3)由发动机取力器(4)驱动，高压油泵(3)的进油口与油箱(14)密封相通。
