一种轻量化制动盘- CN201420076752.1

【基本信息】：

更多著录项目

【摘要】：

本实用新型公开了一种轻量化制动盘，包括制动盘面，摩擦弧，筒体，安装盘体和连接筋；两个所述制动盘面由若干所述连接筋连接为一体，八段相同的所述摩擦弧构成两个圆环形摩擦面，分别固定在两个制动盘面上，所述筒体固定在一个制动盘面的中心，所述安装盘体安装在筒体的上端，所述安装盘体中部为轴孔，轴孔周围均匀分布有若干安装螺栓孔。本实用新型制动盘比现有铸铁制动盘减重50%以上，能大大加速汽车轻量化的进程，起到节能减排的效果。摩擦环采用的复合材料，耐磨性好，抗热衰减性好，使用寿命比现有铸铁盘好。整个制动盘采用两种轻质材料压力胶联的方式连接构成，降低了材料加工的难度。同时，结构设计也提高了散热性。

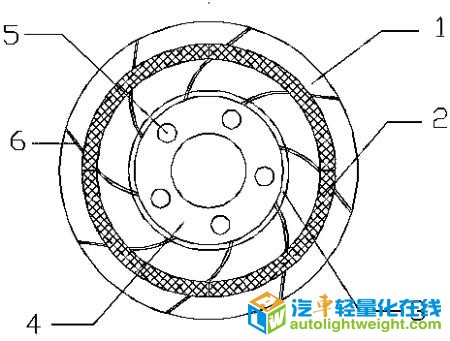

【附图】：

【主权项】：

一种轻量化制动盘，其特征在于，包括制动盘面(1)，摩擦弧(2)，筒体(3)，安装盘体(4)和连接筋(7)；两个所述制动盘面(1)由若干所述连接筋(7)连接为一体，八段相同的所述摩擦弧(2)构成两个圆环形摩擦面，分别固定在两个制动盘面(1)上，所述筒体(3)固定在一个制动盘面(1)的中心，所述安装盘体(4)安装在筒体(3)的上端，所述安装盘体(4)中部为轴孔，轴孔周围均匀分布有若干安装螺栓孔(5)。

【法律状态】：

 点击下载全文：

CN201420076752.1-一种轻量化制动盘-申请.pdf
