轻量化汽车电磁阀结构- CN201520379886.5

【基本信息】：

更多著录项目

【摘要】：

本实用新型公开了一种轻量化汽车电磁阀结构，简化设计在电磁阀设计制造中将原有的电磁阀中金属材质的外壳和法兰安装盘，密封垫(环)取消，且不再需要考虑外壳与线圈间间隙对产品的影响，使用高性能的工程塑料替代现有广泛使用的金属材质材料外壳对本体进行包覆，本实用新型设计轻量化电磁阀新型技术使用高性能的工程塑料替代现有广泛使用的金属材质材料外壳后可以使电磁阀的整体重量降低30%，制造成本下降15%，减小体积20%，提高52%的散热效率。

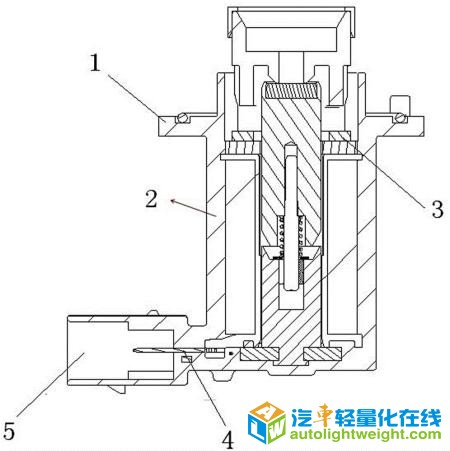

【附图】：

【主权项】：

一种轻量化汽车电磁阀结构，所述电磁阀(1)的外壳(2)内设有用于固定阀体内部结构的安装法兰(3)，所述电磁阀(1)通过连接导线(4)连接电器接头(5)，其特征在于：所述电磁阀(1)的外壳和电器接头(5)的外壳一体成型，且所述电磁阀(1)的外壳(2)和电器接头(5)的外壳采用工程塑料制成。

【法律状态】：
