本田新款FCV大量采用高强度钢实现了轻量车身

2016-4-28 17:40 1565 5 原作者: admin

简介

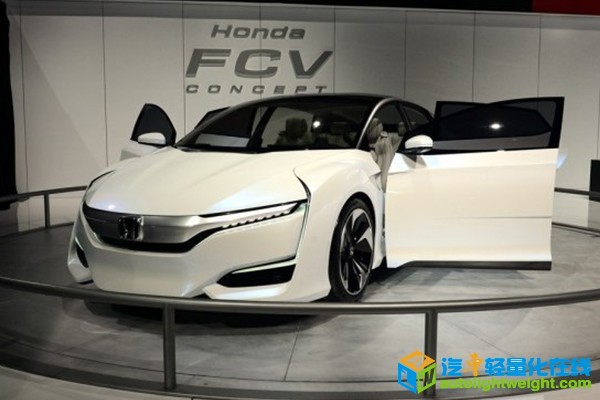

本田2016年3月10日开始在日本租售新款燃料电池车(FCV)“CLARITY FUEL CELL”，该车大量采用高强度钢板和铝合金等材料，实现了轻量车身。具体来说，车身的约55%(重量比)使用了高强度钢板和铝合金等轻量材料，与尺寸 ...

本田2016年3月10日开始在日本租售新款燃料电池车(FCV)“CLARITY FUEL CELL”，该车大量采用高强度钢板和铝合金等材料，实现了轻量车身。

具体来说，车身的约55%(重量比)使用了高强度钢板和铝合金等轻量材料，与尺寸相近的中型轿车“雅阁”相比，车身重量减轻约15%。雅阁的轻量材料使用比例为29%。

轻量材料的具体使用比例方面，1.5GPa级高张力钢板(热压材料)约为10%、980MPa级高张力钢板(冷压材料)约为20%、780MPa级高张力钢板(冷压材料)约为5%、铝合金约为15%、包含GFRP(玻璃纤维强化树脂)在内的树脂材料约为5%。

其中，1.5GPa级高张力钢板用于中柱、前柱、车顶纵梁和门槛梁等。980MPa级高张力钢板的使用部位为车顶侧梁、地板侧梁、前部侧车架等。单从车身骨架来看，980MPa级以上高张力钢板的使用比例约为40%。

该公司在该车的车身骨架上采用了从新日铁住金和JFE钢铁两家公司采购的980Mpa级高张力钢板，特点是成形性优于原来的 980MPa级钢板，形状复杂的部件也可一体成型。

采用这种钢板的部位是地板横梁、前纵梁及车顶纵梁等。在与该FCV车身尺寸接近的中型轿车——现行“雅阁”上，这些部件采用的是590MPa级和780MPa级的钢板，因为利用原来的980MPa级钢板很难加工。

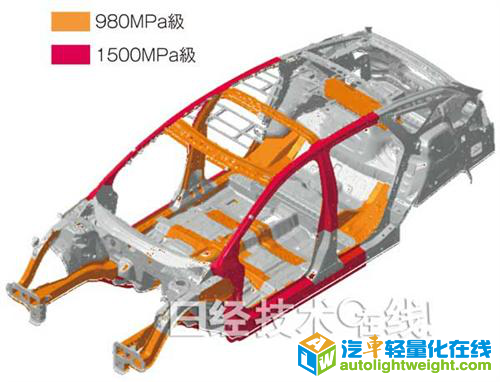

（高扩孔型980MPa级高张力钢板的使用部位（橙色部分））

铝合金方面，主要在外板使用了6000系合金。具体使用部位为前发动机罩、翼子板、车门和行李舱盖等。另外，前保险杠防撞梁和车门防撞梁使用了强度比6000系合金高的7000系合金。

另外，层叠了连续玻璃纤维和不连续玻璃纤维的混合成型GFRP被用于后保险杠防撞梁。前隔板采用树脂与铝合金的混合结构。隔板本身采用树脂制造，连接钢板车身和隔板的部分为铝合金。

本田新款燃料电池车（FCV）“CLARITY FUEL CELL”的后保险杠部件采用了德国朗盛（LANXESS）的积层型GFRP（玻璃纤维强化树脂，见右图）。通过采用GFRP这种轻量材料，与原来采用钢板部件时相比，重量减轻了50％。本田表示，对于保险杠部件这样的大型部件，利用GFRP一体成型尚属全球首次。
