后置双瓶LNG轻量化气瓶总成- CN201520155934.2

【基本信息】：

更多著录项目

【摘要】：

本实用新型涉及汽车装配领域，具有为一种后置双瓶LNG轻量化气瓶总成，主要由以下几部分组成：框架总成1、LNG气瓶2、拉带4、橡胶垫带Ⅰ3、橡胶垫带Ⅱ10、管路防护罩5、加液口防护罩6、面板防护罩7、后防护罩8、自增压管路防护罩9及相关标准件。该后置双瓶LNG轻量化气瓶总成在重卡上装配，气瓶装配牢固可靠，工艺性好、操作简单、易于装配；后置双瓶LNG轻量化气瓶总成压力表、回气口、加液口等布置合理，易于管路布置，气瓶总成重量轻、结构简单，外表美观。

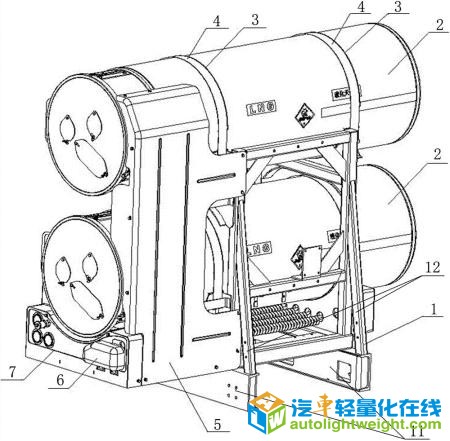

【附图】：

【主权项】：

一种后置双瓶LNG轻量化气瓶总成，其特征在于：包括框架总成(1)，所述框架总成(1)的底部作为与车架的连接部位以尺寸200×75×9mm的槽钢(11)构成，所述槽钢(11)上部采用尺寸80×60×4mm的矩形钢和尺寸60×60×4mm的方钢焊接成上下两层的框架式结构，每层结构形成一个安装LNG气瓶(2)的U型槽，所述U型槽和LNG气瓶(2)之间设置有橡胶垫带Ⅱ(10)；所述LNG气瓶(2)的两端分别通过拉带(4)打紧，所述拉带(4)的两头采用双螺母与框架总成(1)打紧连接，所述LNG气瓶(2)和拉带(4)之间设置有橡胶垫带Ⅰ(3)；所述框架总成(1)的正面设置管路防护罩(5)，其背面设置后防护罩(8)和自增压管路防护罩(9)，其侧面设置加液口防护罩(6)和面板防护罩(7)。

【法律状态】：
